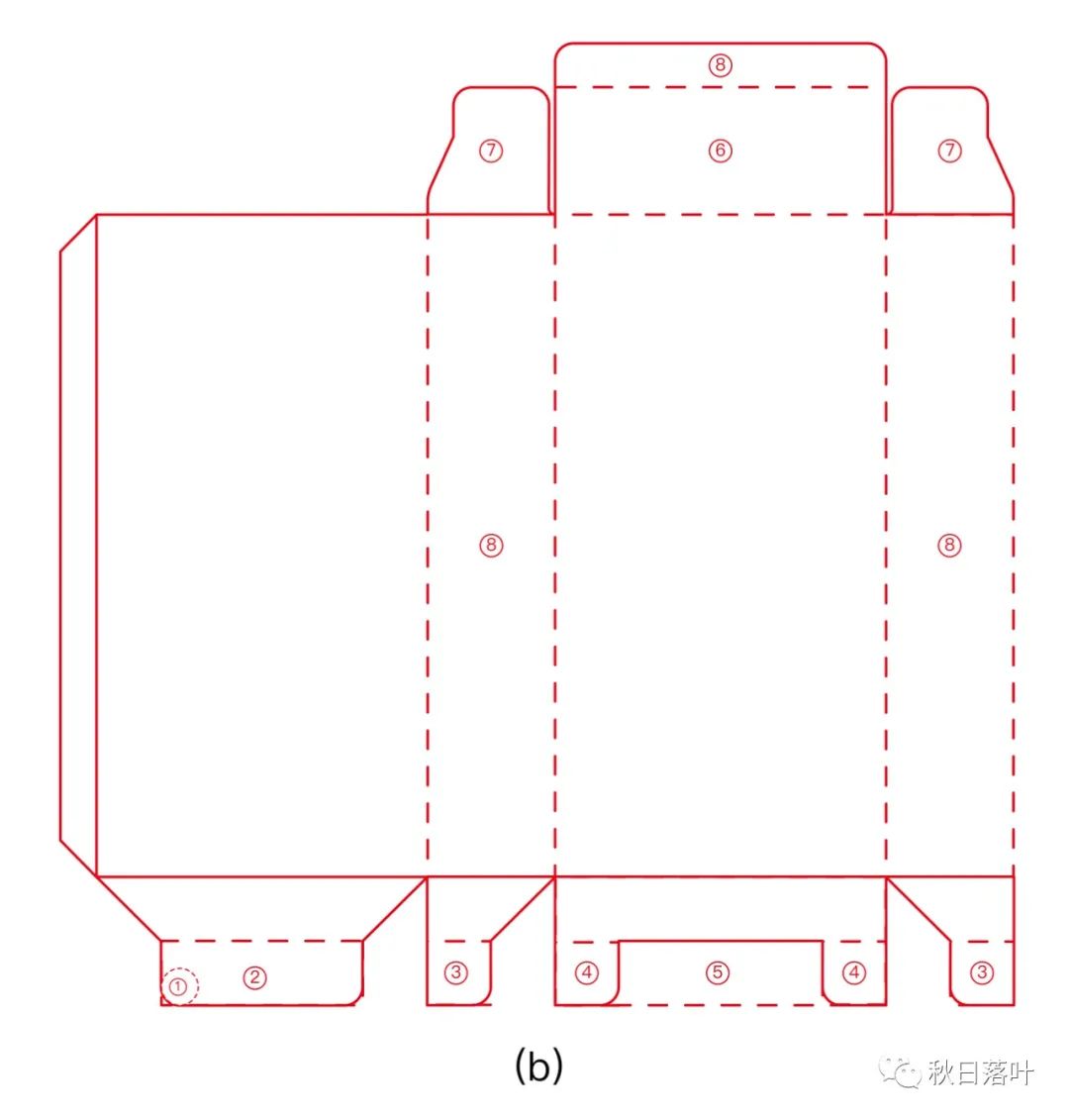

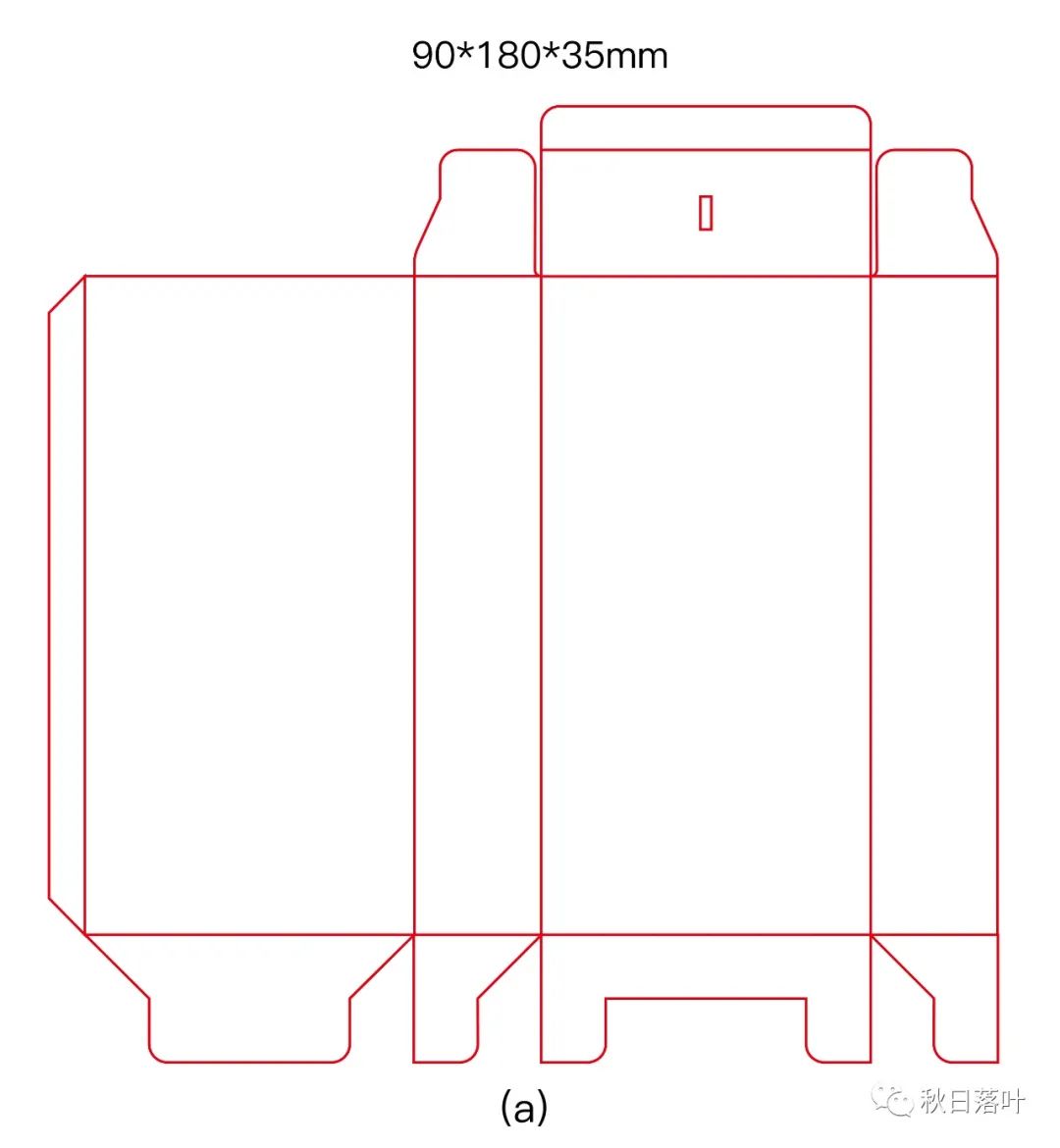

以上图A是一款完整包装刀模线，图B是刀模线绘制过程，绘制过程我将用数字进行标示。

首先用矩形先绘制包装的长度宽度厚度，然后分别在计算包装顶部和底部盖子高度的部分。

1、盖子的每一个圆弧度分别由圆的半径计算来绘制包装盖子弧度的部分，这里我用圆直径为10mm半径为5mm来绘制的盖子的弧度，因此盖子弧度半径为5mm 。

2、图b 2,3,4,5的虚线部分高度是由包装厚度一半得来的，整体盖子的高度为厚度的高度，因为盒子整体粘贴起来需要能盖得住盒子，因此盖子的高度为盒子的厚度(包装底部卡扣的斜度也是由包装厚度的一半来调整卡扣的斜度）。

3、图b6、7也就是顶部的高度也是由包装盒厚度而来。

4、图b8也就是顶部开盖的高度是根据包装的大小，我绘制了13mm的高度，我平常一般绘制10mm-13mm,具体高度看自己打开是否方便，然后绘制打开那里的高度。

5、这款包装我有绘制挂钩部分，挂钩位置长宽是根据实际挂钩大小绘制挂钩孔的大小，我绘制的挂钩为9*3mm用于放常用圆型硅胶挂钩。

6、如果在包装打样过程中需要打样V槽效果，需要在刀模线上标示清楚，如刀模线V槽部分用虚线表示，并描述清楚，在没有标示清楚的情况下已经把打样文件提供给了包装印刷厂了，那一定要跟包装印刷厂那边沟通清楚具体工艺。

7、包装文件颜色模式用CMYK模式，颜色最好用专色去调，因为专色打印不容易偏色。
