AI绘制彩盒刀模图的方法
发布时间 : 2021-05-20 浏览次数 : 次AI绘制彩盒刀模图的方法
彩盒打样刀模图很重要，如何快速绘制精确的刀模图，关系到交货速度和效率，也是打样公司是否能够盈利的重要因素。
1、 快速画好矩形。
用矩形工具画一个95*138的矩形
Ctrl+c复制一个，ctrl+f粘贴在前面，在变换工具里选择，然后改宽的尺寸为77，

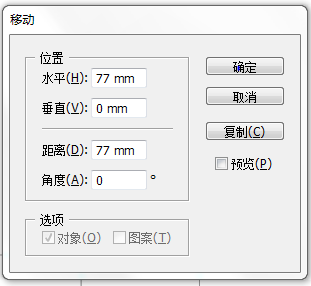

Ctrl+shift+m向右移动77mm

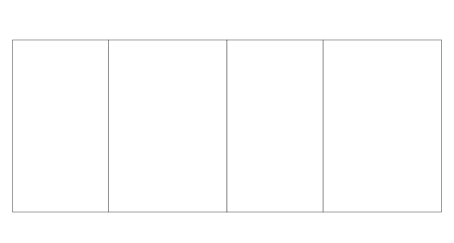

多次重复同样的方法，画出下面的图
2、开始做盖子。
同样在95*138的矩形复制一个ctrl+c然后ctrl+f，把高度改为77mm，向上移动77mm。

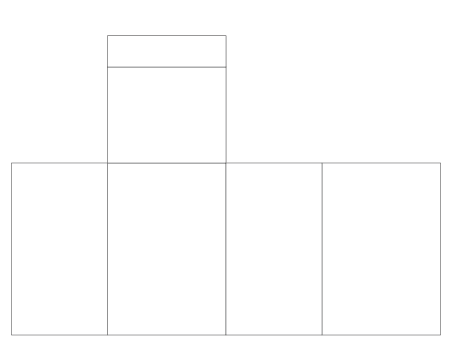

再重复动作，得到下面的图形。
盖子的宽度缩2mm，给盖子做倒角，去掉重复的线条。
先用剪刀工具剪掉下面重复的线

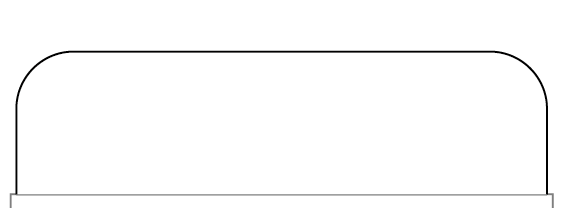

然后选择上面的两个节点倒角做半径10mm的倒角，如图
得到如图
3、 做耳朵。
运用上面的方法得到一个高50的矩形，选中下面的两个角的节点，用剪刀断开，去掉下面的一条线。在左边10mm的地方添加一个节点，选中左止方的节点向右移动10mm。
把得到的一个多边形复制到右边，点右键——变换——对称，选“垂直”，然后对齐。
把左耳朵的右下方的节点和盖子左下方的节点选中，ctrl+j键连接路径。
选中路径，断开左下方10mm处的节点，然后选中咱径，“效果——风格化——圆角”，设定圆角半径3mm。
得到下面的图。
4、 做下部的扣底。

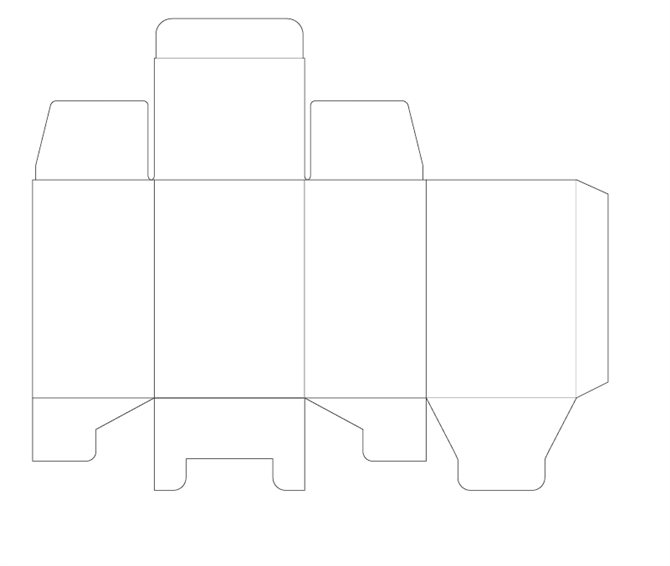

按照上面的方法，重复制作可心得到下面的图。细节不再复述。

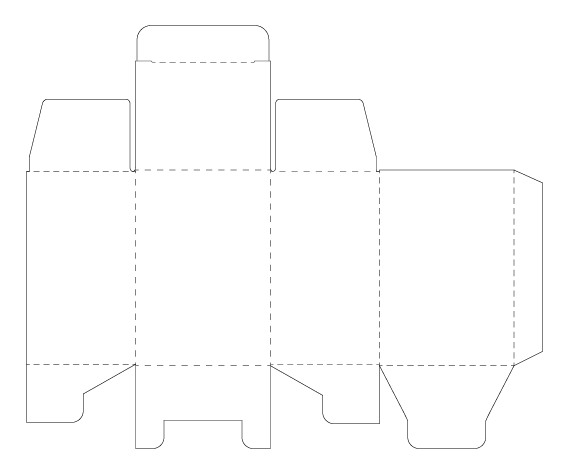

5、 去掉重复的线，缩减尺寸，彩盒刀模最后定稿。
