激光刀模制作怎样选择模切刀

发布时间 : 2021-05-19  浏览次数 :

刀模厂家教你怎样根据产品特性选择模切刀

在模切行业中,刀模是必不可少的工具,刀模由模切板和刀片组成,一般用于冲压所需要的产品形状,刀模使用的刀片种类非常多!

我们从前也发送过如何辨别优劣刀模的文章,今天我们和大家分享:如何根椐产品的特性来选择刀模,总结来说,要从产品的三个方面来选择刀模,依次为:产品的精度、产品材料的材质、产品的生产量!

一、产品的精度


模具本身的误差就在正负0.05~0.2MM之间!

1. 如果产品精度在正负0.05之内,可使用:腐蚀模、雕刻模、五金模三种型号烤漆模具;

2. 如果产品精度在正负0.1之内, 那么请使用:木模、胶板模两种型号模具(当然也可以用其他三种,但成本高)。

如不能将产品公差放宽,那么就不要想用成本低的模具!


二、产品材料的材质

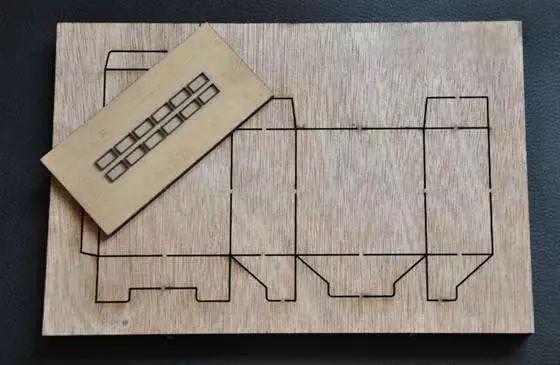

1. 普通纸板普通纸板包括常见的卡纸、瓦楞纸等。模切这类纸板选用普通的激光刀模(刃角52o)就可以了,假如模切外形复杂,则需要选用刀身硬度稍低,弯曲机能较好的刀模。在模切过程中,假如需要模切压力小,则可以选用刃角为42o的刀模。小的模切压力可减少刀刃磨损,延长模切寿命

2. 硬质胶板硬质胶板包括PVC、PET、电子板、高密度材料、垫片等。模切这类材料需选用硬度大的刀模。普通的激光刀刀身硬度为39HRC,刀刃硬度为57HRC,若模切硬质胶板,则需选用刀身硬度达47HRC,刀刃硬度达59HRC的刀模。刃角越小,刀刃硬度越大的刀模,则耐磨性越好。

3.柔韧材料柔韧材料包括铝箔、腹膜材料、软性塑胶等。模切这类材料需选用刃口经精细磨制的刀模,这类刀模刃面光滑,所需的模切压力小,能等闲穿过粘性材料,并减少切边拉丝起毛的题目。



三、常用材料举例

目前模切类的材料众多,最为普通的就是双面胶、PET、泡棉等等...

以双面胶为例:
材质较软,精度不高那么使用胶板模最好,胶板模便宜;

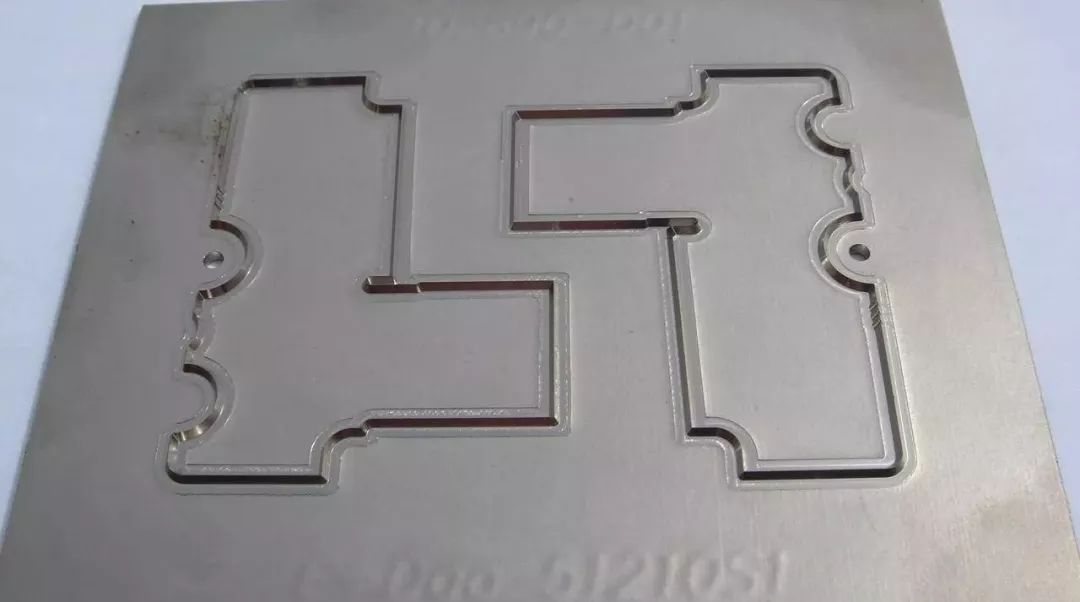

精度高的话用腐蚀模,模具成本费不算高,又能满足产品公差;

也可以使用雕刻模,但成本较高;

腐蚀模只是没有雕刻模的稳定性和寿命使用长好。

以PET为例:

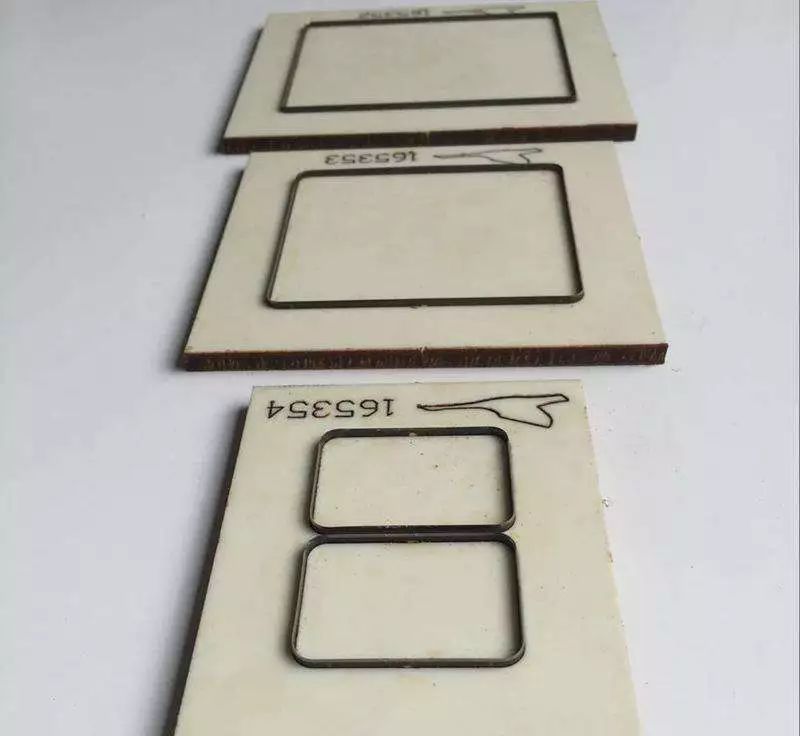

材质偏硬,特别是厚度达到0.188以上后,对于0.188MM以上PET建议多使用木模,底板厚刀不易胀开如果达到0.8MM以上那么请使用五金模吧,金属冲头不易坏。


四、产品的生产量

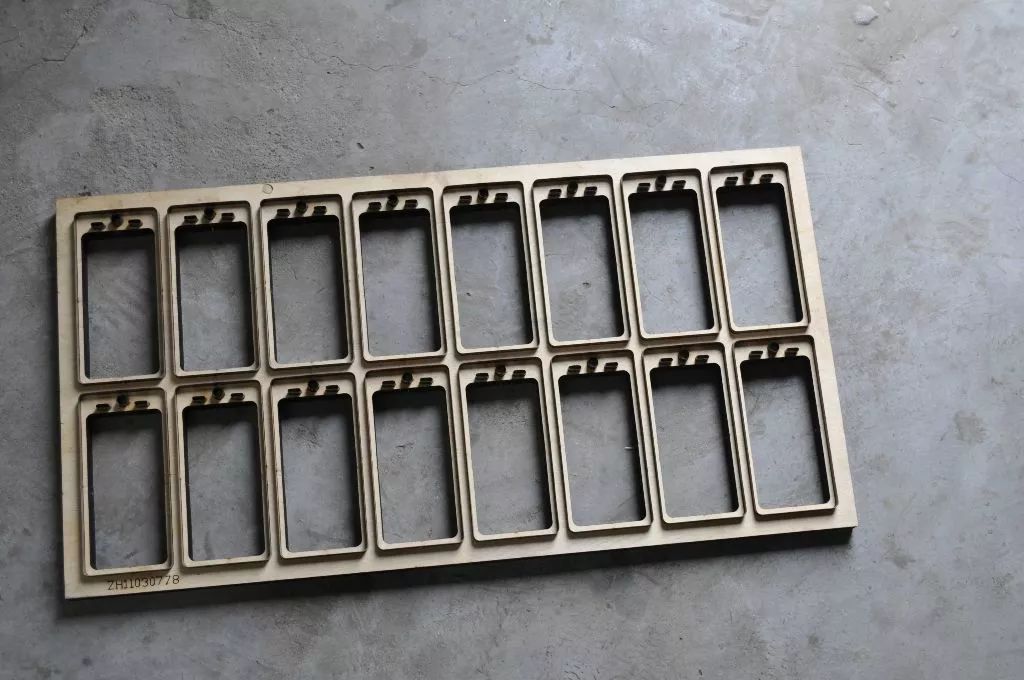

需要根据模具的寿命来选择!如果产品批量大,易于冲压的产品尽量使用木模和胶板模;如果产品精度高,易于冲压的产品尽量使用腐蚀模;如果产品精度高,不能一次排废,可以采用雕刻模或五金模加以利用实现一体排废(因为它们可以根椐你们想象的角度去做模);

如果产品复杂,多工序可以用QDC模,排定位孔方便、产品尺寸精度也可以保证在正负5个丝以内。

五、选择刀模时应注意的

1、以各种材料贴合后,根椐产品的厚薄度和软硬度,复杂度来选择用高峰刀及矮峰刀、木模和胶板膜的刀锋高比较高易调整,高锋高一般在2MM~6MM。

腐蚀模一般是1MM~1.5MM;
雕刻模一般是1MM~2MM;
五金模就是用冲头冲了。

2、选择刀模时应注意刀峰的横纹处理或直纹处理

横纹处理的刀对于模切纸张效果更佳,更耐用,而不乱性及精度更高,受弯后亦不易开裂,而直纹处理的刀表面似乎很锋利,便模切时切在钢板面上,时间不长便很易钝口,同时,受弯后也易于开裂,所以除了模切胶片产品时,选用直纹刀较为顺畅外,模切纸质产品最好是选用横纹处理的模切刀。
