激光刀模设计绘图中的常用包装结构关系

激光刀模厂的主要服务对象是印刷包装厂，而印刷包装厂的最主要产品便是各类包装盒（箱）。故谈激光刀模设计绘图首当其冲不可避免的就是包装盒的设计绘图。

印刷包装厂的各类包装盒产品能否被市场所认可，除去印刷质量（纸张、图案、色彩）和针对被包装物的尺寸设计及大体结构设计这三个因素外，最重要的便是这些包装盒的结构关系（各细部尺寸关系）是否合理，这一环节直接决定了包装盒成型后的效果是否严密、紧凑、方正，在自动包装线是否运行顺畅。而决定这一环节质量的恰恰又不在于印刷包装厂，而是由激光刀模的生产厂家决定的。其原因在于，现今中国印刷行业的现状是：除极少数大型印刷厂外，绝大多数印刷厂的工程人员都对包装盒的各细部尺寸关系的效果不甚了解，而几乎所有专业的盒型设计软件对这部分又缺乏合理定则，故科学合理地设计各种盒型结构关系的任务，在我国便现实性地落在激光刀模的生产厂家肩上，具体地说，是落在激光刀模的设计绘图人员肩上。以下便就一些常见的包装盒，作一个细部结构关系方面的详细说明，希望对生产激光刀模的绘图人员有所帮助。

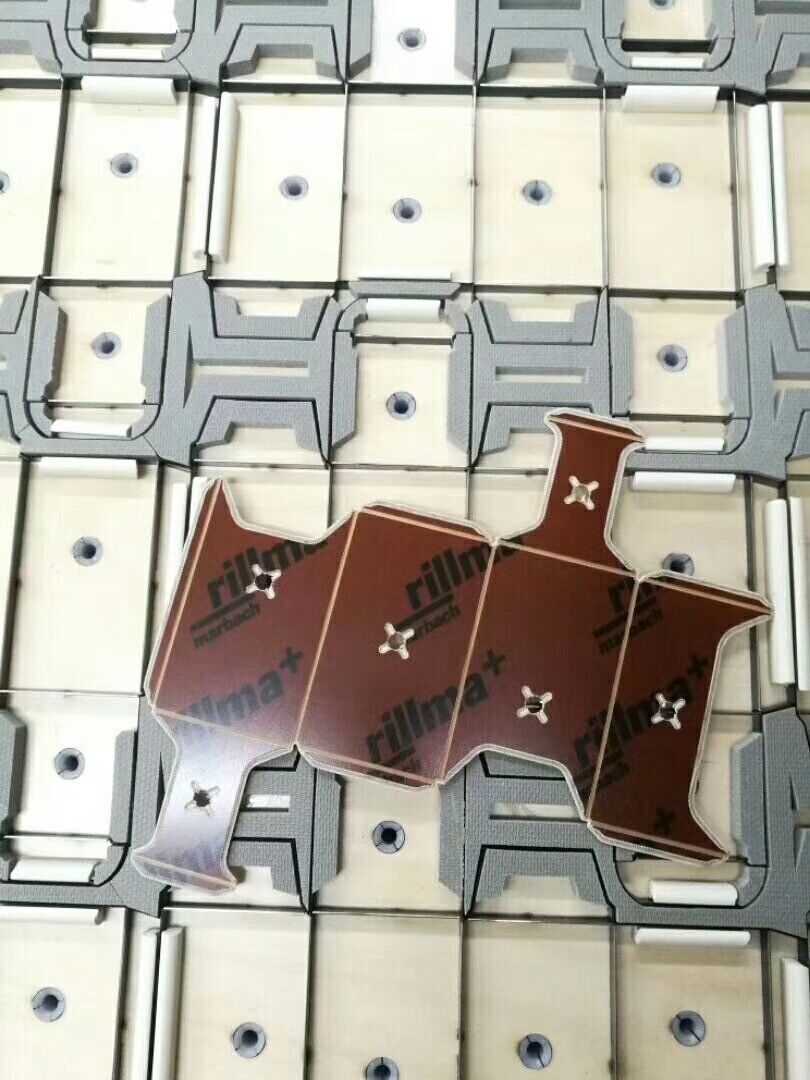

双插盒（也称对称盒）(一)

双插盒是管式折叠盒中应用最广泛、最普遍的盒式，因其两头的盒盖都是由插舌插入盒身，凭盒头锁扣位锁住防尘翼的锁肩位而完成盒盖封闭的一种盒式。其结构关系如图2 - 36所示，解析如下：先对展开图的各部位进行标注，以获得相关代号。

(1)已知：纸厚=T、盒长=L、盒宽=W、盒高=H。这些数据南客户提供。

(2)如平面展开图2-37所示：盒身主体部分由两份长“1”“3”+两份宽“2”“4”+粘位“5”共五部分组成，盒身通过粘位与“4”部的右内侧黏合完成矩形简体封闭，设定粘位宽为E。则：

①一般情况下E= [10, 16]，同时必须满足E<W-T，具体数据可参考表2-1。

常用的包装结构关系

②一般情况下为防止粘位在黏合后挡住耳朵位

的内折，故粘位上下边应设计成向内斜15°。

③一般情况下粘位设计应保证成型后与插舌垂直相接，这样利于插舌的插入，如图2 -38所示。

④粘位设计应避免成型后与插舌水平相接，这样不利于插舌的插入，如图2 - 39所示，在机包盒中应绝对避免该设计方法。

⑤卡纸及E、F瓦楞纸盒情况下：“4”部宽=W-T；粗坑纸盒情况下：“4”部宽=W-2。

(3)如展开图2-37所示：整个盒头部分=盒盖部分“6”+插舌部分“7”。
