TSD-HC1713电脑割样机

TSD-HC1713电脑割样机
TSD-HC1713电脑割样机

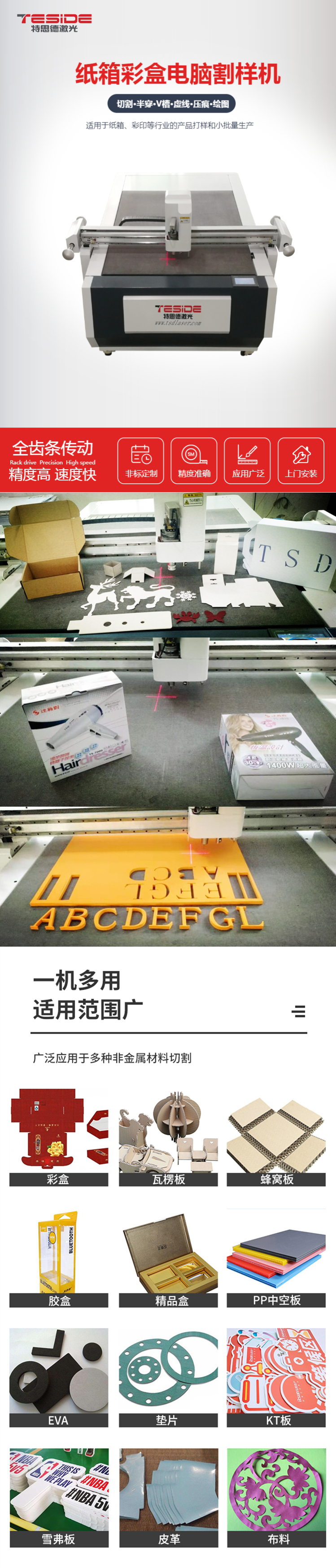

TSD-HC1713电脑割样机(图1)

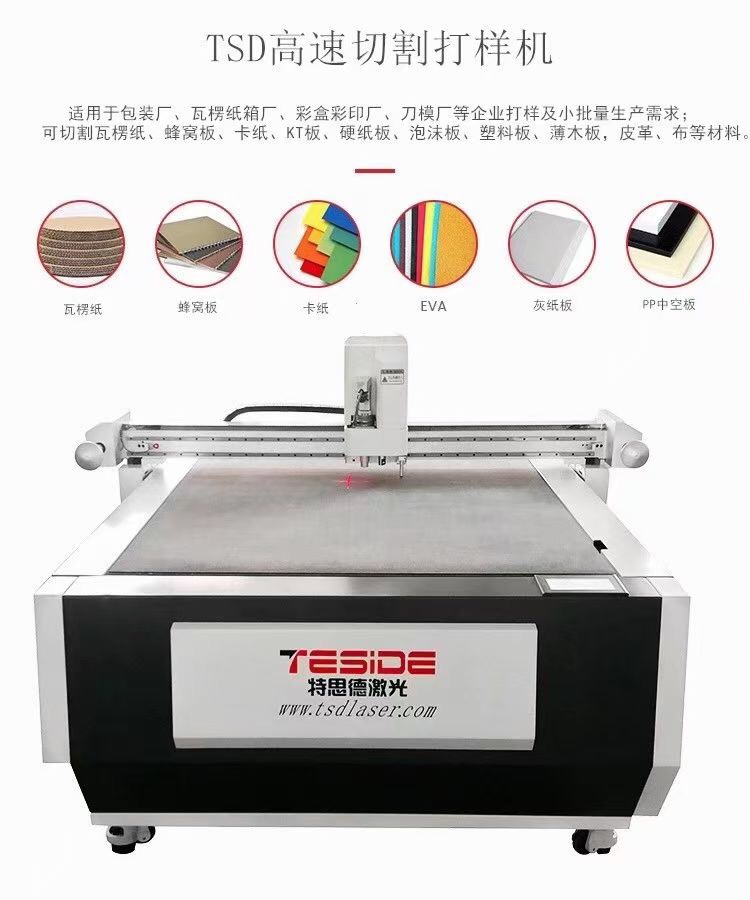

TSD高速纸箱彩盒打样机为印刷包装业打造革命性的切割解决方案 画线、绘图、文字标注、压痕、半刀切割、全刀切割,一次完成。应用于瓦楞纸板切割、纸箱打样、彩盒打样、胶盒打样、POP纸展架纸货架打样,小批量生产。代替传统的纸箱、彩盒、纸展架等手工开发设计和打样,缩短相应的研发时间;满足少批量,多订单、多款式的生产目标。

可切割绝大多数非金属材料

  瓦楞纸、卡纸、白纸板、灰纸板、不干胶、PVC胶板、KT板、人造革、皮革、垫片、海绵、预浸料、布料、亚克力、蜂窝板、纤维板、环氧树脂板、有机玻璃、汽车脚垫、皮革布料、纤维复合材料等柔性材料。

主要特点和功能

1、2个可换工具头,整体式机头框架,方便更换刀具。

2、四轴高速运动控制器,模块化安装,方便维护。

3、切割深度任意可调。

4、参数设置简单,不同材料,只要设定厚度及速度即可加工。

5、可以轻松扩充升级设备的功能和加载新的模块。

6、振动刀切割功能:能切割不同材质(瓦楞纸、卡纸、胶板灰板彩、复合纸、垫片、皮和布等)。

7、压折叠线功能:能够在瓦楞纸、卡纸、胶板等材质上压出完美的折叠线。

8、切虚线功能:用于瓦楞纸和卡纸半切割之后的折叠,虚线切割之功能。

9、定位功能:利用激光灯准确定位。

10、绘图功能:能绘制各种高精度图案。

技术参数

机器型号

TSD-HC1713

切割范围

1700×1300mm

机器尺寸

2600*2100mm

整机重量

720KG

最大切割速度

1800mm/s

最大切割厚度

60mm

切割精度

±0.05mm

刀具配置

振动刀、压轮、笔、拖刀

选配功能

V切刀、泡沫刀、CCD定位系统

设备电源

380V 、50HZ/60HZ

海关编码

8441100000
